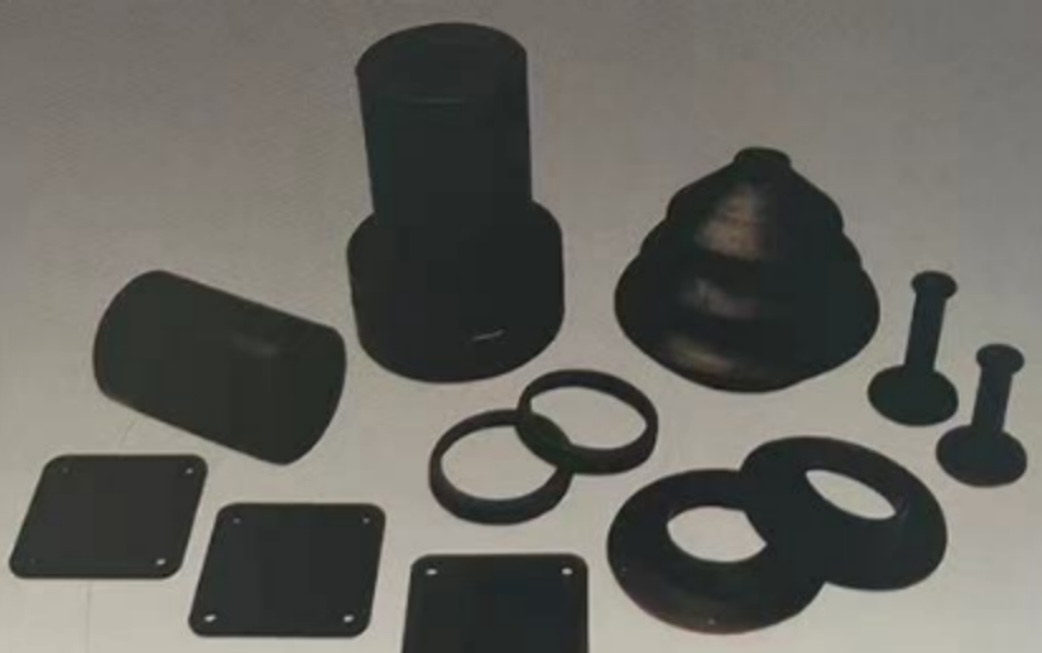

Gumové těsnění – Průvodce statickými a dynamickými těsnícími komponenty

Inženýři čelí neustálé výzvě: vybrat správné těsnění pro danou aplikaci. Každý den prohlížíte výkresy, otevíráte manuály pro údržbu nebo chodíte po výrobním provozu. Uchycení na příruby netěsní. Válec selhává.Hřídel se opotřebovává.Vinař? Často špatný výběr těsnění. Tato příručka nabízí praktické scénáře, které vám pomohou vybrat mezi pryžovými těsněními, prachotěsnými těsněními, V‑těsněními a O‑kroužky.

Statické těsnění pro nehybné spoje

Představte si těleso čerpadla. Dvě kovové plochy spojené šrouby. Zdánlivě vypadají rovně, ale pod mikroskopem jsou plné rýh, stop nástrojů a drobných prohlubní. Tekutina najde právě tyto cesty. Mezi nimi je umístěna pryžová těsnící podložka. Šrouby se utáhnou. Těsnící podložka se stlačí, vtéká do těchto nerovností a zamezí úniku. Používají se na tělese čerpadel, krytech ventilů, připojovacích přírubech i přístupových deskách. Velké plochy? Nepravidelné tvary? Žádný problém. Pokud vaše aplikace zahrnuje dvě nehybné plochy, které je třeba utěsnit, je pryžová těsnící podložka často tou správnou volbou. Pamatujte: nejsou určeny pro pohyblivé části.

Dynamické těsnění pro přímočaré a rotační hřídele

Nyní si představme hydraulický válec na bagru. Pístová tyč vysouvá a zasouvá se, klouže uvnitř válce tam a zpět. Prach, bláto a písek jsou všude. Pokud se tyto nečistoty dostanou přes těsnění pístové tyče, poškrábají stěnu válce, zničí píst a znehodnotí celý zařízení. Co k tomu přidat? Těsnění proti prachu patří na hydraulické válce, pneumatické pohony, lineární vedení – na jakékoli vzájemně pohybující se hřídel, která je vystavena nečistotám.

Nainstalujte je na vnější stranu primárního těsnění proti tlaku. Jejich úkolem je odstraňování nečistot, nikoli jejich zadržování. Pružný lem pokaždé, kdy se tyč vrací do svého původního polohy, ji čistí a odstraňuje nánosy bláta, drobných částic a kapky vody. Pokud vaše zařízení pracuje v prašném, bahnitém nebo vlhkém prostředí, těsnění proti prachu výrazně prodlouží jeho životnost. Jsou první ochranou před kontaminací. Vyměňujte je pravidelně; opotřebívají se rychleji než těsnění proti tlaku.

Ale co s otáčejícími se hřídeli? Elektromotory. Převodovky. Výhazové válce. Tyto hřídele se otáčejí rychle, často jsou nevyrovnány a někdy mají poškrábané povrchy způsobené opotřebením. Standardní těsnění s kroužkem se přehřívá, vydává pískavý zvuk a rychle selže. Zde je nejvhodnější jiná geometrie. Těsnění typu V jsou vhodným řešením pro otáčející se hřídele s nevyrovnaností, výstřelem nebo drsnými povrchy.

V‑tvarový průřez je geniální. Při otáčení hřídele odstředivá síla vyhazuje těsnící krajec směrem ven. Ten se jen těžko dotýká protilehce, takže tření je minimální. Tento tvar vytváří čerpací účinek, který odvádí nečistoty od těsnění. Není třeba pevného přilnutí – jednoduše ho nasunete na hřídel a on se sám vyrovná. Používají se u elektromotorů, vstupních a výstupních hřídelů převodovek, zemědělské techniky i dopravníkových válců. Zvládají rychlosti hřídele až 20 metrů za sekundu a snášejí úhlové nesouměrnosti, které by jiná těsnění zničily. Montáž je rychlá; nepotřebujete žádné speciální nástroje.

Univerzální O-kroužky pro různé aplikace

Tak kdy používáte nejběžnější těsnění ze všech? Všude jinde. O‑kroužky jsou výchozím těsněním pro téměř všechno: hydraulické válce, pneumatické ventily, rychlospojky, armatury pro tekutiny a bezpočet dalších statických i dynamických aplikací. Princip je jednoduchý: řízená deformace. Vyřežete drážku, vložíte do ní O‑kroužek a stlačíte jej protilehlou součástí. Kruhový průřez se sploští a vytvoří dvě těsnící styky. Vnitřní tlak tlačí O‑kroužek na stranu s nižším tlakem, čímž zvyšuje kontaktní tlak. Samoenergetizující. Funguje od vakua až po vysoký tlak. Funguje v rozsahu od –50 °C do 200 °C při použití vhodného materiálu. Pokud máte drážku, O‑kroužek pravděpodobně zapadne.
